产品名称 :

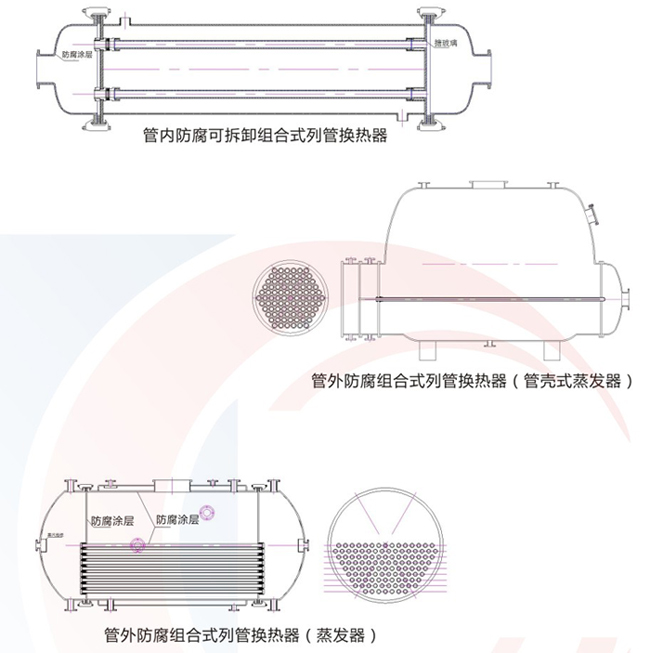

组合式管式热交换器 -
产品分类:
管式热交换器（冷凝器）
产品描述
搪玻璃列管式换热器面积数据表
换热面积 ㎡ | D | 换热管Pipe | 换热器Exchanger | ||||
L1 | 数量 | 规格 | D1 | D2 | L | ||
5 | Ф400 | 1500 | 19 | Ф38x4 | Ф500 | Ф610 | 2100 |
8 | Ф500 | 1500 | 37 | Ф38x4 | Ф600 | Ф712 | 2150 |
10 | Ф400 | 3000 | 19 | Ф38x4 | Ф500 | Ф610 | 3600 |
Ф600 | 1500 | 55 | Ф38x4 | Ф700 | Ф832 | 2200 | |
15 | Ф500 | 3000 | 37 | Ф38x4 | Ф600 | Ф712 | 3650 |
Ф700 | 1500 | 83 | Ф38x4 | Ф800 | Ф947 | 2300 | |
20 | Ф600 | 3000 | 55 | Ф38x4 | Ф700 | Ф832 | 3700 |
Ф800 | 1500 | 109 | Ф38x4 | Ф900 | Ф1055 | 2350 | |
25 | Ф900 | 1500 | 139 | Ф38x4 | Ф1000 | Ф1148 | 2400 |
30 | Ф700 | 3000 | 83 | Ф38x4 | Ф800 | Ф947 | 3800 |
Ф1000 | 1500 | 163 | Ф38x4 | Ф1100 | Ф1260 | 2500 | |
40 | Ф800 | 3000 | 109 | Ф38x4 | Ф900 | Ф1055 | 3850 |
50 | Ф900 | 3000 | 139 | Ф38x4 | Ф1000 | Ф1148 | 3900 |
60 | Ф1000 | 3000 | 163 | Ф38x4 | Ф1100 | Ф1260 | 4000 |
技术条件 | 设计压力 | 设计温度 | 允许温差Permissible | 换热系数Heat-transfer coefficient | |||
壳壁Shell side | 0.6MPa | 250℃ | 100℃ | 380～450W/㎡·K | |||
在化学、医药工业的生产线中，有冷却、凝结、加热、沸腾等热交换过程。这些都必须根据液体种类、操作条件等情况，选择适宜的设备，使机器构造的质料，符合生产工作的需要。
新近由无锡市彪王化工设备厂生产的不锈钢列式热交换器具有高耐腐蚀、高热效率、冷却效果好、小巧理想等等优良性能。此热交换器与反应器及其它各种化工设备联合使用，对贵厂的生产发展，定能作出显著贡献。
特 点：
高耐蚀性
优良的不粘附性能，易清洗
容积小，占地少
与其它搪玻璃热交换器比较，每单位热交换面积，以这种热交换器所占地盘少，这样就可使整个生产设备的小巧经济。
（1）、（12） | 物料进出口 | （2）、（11） | 封头 | （3） | 垫圈 |
（4） | 卡子 | （5） | 冷却/加温液进出口 | （6） | 折流板 |
（7） | 换热管 | （8） | 罐体 | （9） | 耳座（支座） |
（10） | 管板 |
